D343X三偏心法蘭蝶閥

發布日期:[2024-02-24]     點擊率:

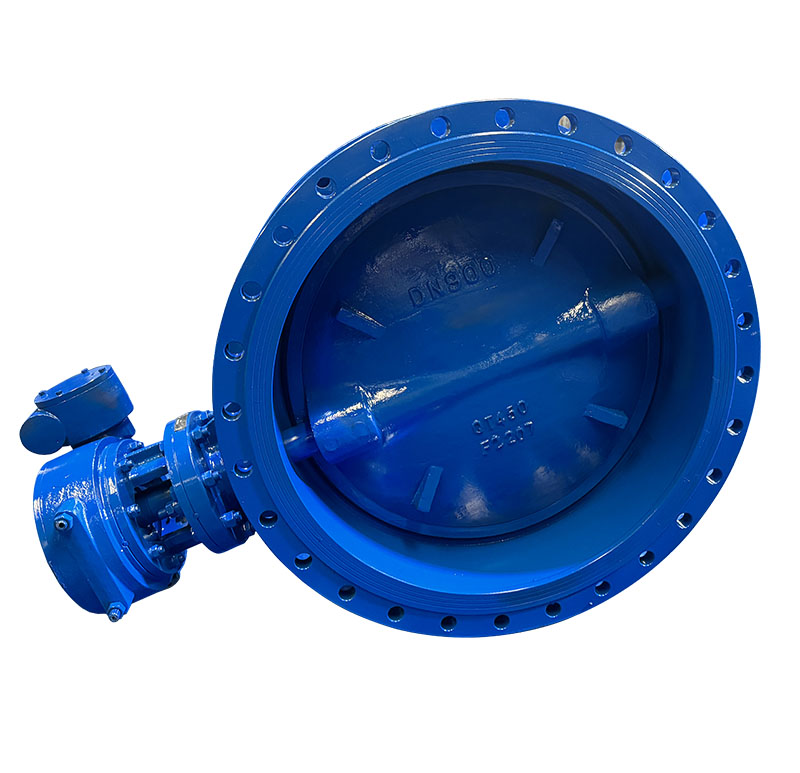

D343X三偏心法蘭蝶閥

D343X法蘭蝶閥被廣泛用于治金 、電力、石油化工、以及給排水和市政建設等工業管道上,作調節流量和載斷流體使用。該閥采用三偏心結構,閥座與碟板密封面均采用不同硬度和不銹鋼制作,具有良好的耐腐蝕性,使用壽命長,本閥軍郵雙向密封功能,產品符合國家GB/T13927-92閥門壓力試驗標準。

特點

1、本閥采用三偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能。

2、密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。

3、碟板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長.

4、大規格蝶板采用絎架結構,強度高,過流面積大,流阻小。

5、本閥具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝。

6、驅動裝置可以多工位(旋轉90°或180°)安裝,便于用戶使用。

主要技術參數

公稱通經DN(mm)50~2000
公稱藥理PN(MPa)0.61.01.62.5
密封試驗(MPa)0.661.11.762.75
強度試驗(MPa)0.91.52.43.75
適用溫度碳鋼:-29℃~425℃ 不銹鋼:-40℃~650℃
適用介質水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率符合GB/T13927-92標準
驅動方式蝸輪傳動、電動、氣動、液動

主要零部件材料

零件名稱材料
閥體WCB、合金鋼、不銹鋼、QT450-10
蝶板WCB、合金鋼、不銹鋼、QT450-10
閥軸2Cr13不銹鋼、合金鋼
密封圈丁青橡膠
填料柔性石墨

主要外形連接尺寸(單位:mm)

公稱通經(DN)

主要尺寸法蘭尺寸和螺栓規格
1.0MPa1.6MPa2.5MPa
LH1HDD1n-ФdDD1n-ФdDD1n-Фd
501083501121651254-181651254-181651254-18
651123701151851454-181851454-181851458-18
801143801202001604-182001608-182001608-18
1001274201382201808-182201808-182351908-22
1251404601642502108-182502108-222702208-26
1501405551752852408-222852408-223002508-26
2001527602003402958-2234029512-2236031012-26
25016583024339535012-2240535512-2642537012-30
30017889525044540012-2246041012-2648543016-30
35019095028050546016-2252047016-2655549016-33
400216119030556551516-2658052516-3062055016-36
450222125535061556520-2664058520-3067060020-36
500229130538067062020-2671565020-3373066020-36
600267134044578072520-3084077020-3684577020-39
700292152048089584024-3091084024-3696087524-42
8003181710530101595024-33102595024-39108599024-48
90033018105801115105028-331125105028-391185109028-48
100041019606501230116028-361255117028-421320121028-56
120047022507601455138032-391485139032-481530142032-56
140053024358501675159036-421685159036-481755164036-62
1600600278010301915182040-481930182040-561975186040-62
1800670302012302115202044-482130202044-562195207044-70
2000760327013502325223048-482345223048-622425230048-70
